Máy dán nhãn chai tròn bán tự động HADG-3T1

Máy Dán Nhãn Chai Tròn Bán Tự Động TMĐG-3T1 | Điều Khiển PLC, Chính Xác Tuyệt Đối

Đối với các doanh nghiệp sản xuất đồ uống, mỹ phẩm hay dược phẩm quy mô vừa và nhỏ, việc dán nhãn thủ công không chỉ tốn thời gian mà còn dễ gây nhăn, rách, lệch tem làm giảm đi giá trị thẩm mỹ của sản phẩm. Để giải quyết triệt để vấn đề này, Cơ khí MT34 tự hào giới thiệu Máy dán nhãn chai tròn bán tự động TMĐG-3T1.

Đây là dòng thiết bị đóng gói thế hệ mới, kết hợp hoàn hảo giữa cơ khí chính xác, hệ thống truyền động khí nén và bộ điều khiển trung tâm PLC thông minh. Máy giúp cố định và cuộn dán nhãn lên bề mặt chai tròn với độ chính xác gần như tuyệt đối (sai số chỉ ±1mm). Với năng suất lên đến 40 sản phẩm/phút và thiết kế hợp kim nhôm cao cấp, TMĐG-3T1 không chỉ tối ưu hóa quy trình sản xuất, tiết kiệm chi phí nhân công mà còn mang lại diện mạo đồng đều, chuyên nghiệp nhất cho các sản phẩm của bạn.

Đặc điểm và Ưu điểm nổi bật

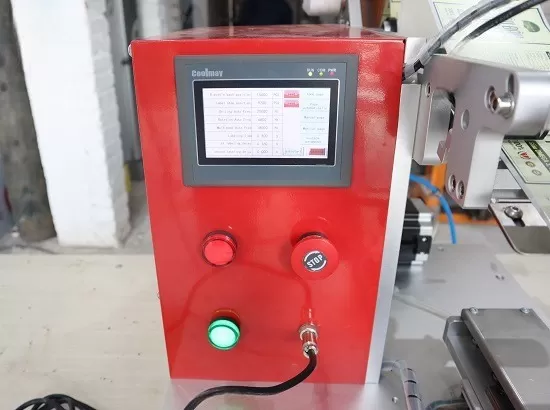

• Bảng điều khiển cảm ứng (PLC): Điểm nâng cấp sáng giá của TMĐG-3T1 là màn hình cảm ứng điện tử hiện đại. Người dùng có thể dễ dàng cài đặt các thông số như tốc độ phóng nhãn, độ trễ (delay) một cách trực quan và chính xác.

• Hệ thống ép bằng khí nén: Máy kết hợp sử dụng xi lanh khí nén (yêu cầu máy nén khí) giúp kẹp chặt và cố định chai một cách mượt mà, dứt khoát. Điều này đảm bảo chai không bị rung lắc trong quá trình dán.

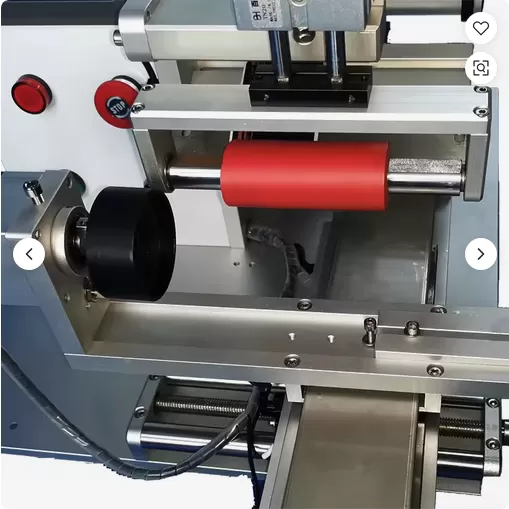

• Chất lượng dán hoàn mỹ: Trục rulo bọc cao su mềm tỳ sát vào thân chai, miết dải tem ôm khít vòng quanh bề mặt. Cam kết thành phẩm phẳng phiu, không nổ bọt khí, không nhăn nhúm.

• Linh hoạt với nhiều kích cỡ: Thiết kế các thanh ray trượt và tay quay cơ học (núm vặn) cho phép tinh chỉnh dễ dàng biên độ rộng/hẹp để phù hợp với nhiều loại chai có đường kính (20-100mm) và chiều cao khác nhau.

• Khung vỏ hợp kim nhôm: Toàn bộ thân máy được đúc từ hợp kim nhôm sáng bóng, chống gỉ sét, đáp ứng tốt các tiêu chuẩn vệ sinh an toàn trong ngành thực phẩm, dược phẩm và giữ cho máy luôn bền bỉ theo thời gian.

• Vận hành an toàn, tiện lợi: Tích hợp công tắc bàn đạp chân (Pedal) giúp người thợ làm chủ hoàn toàn nhịp độ làm việc. Ngoài ra, máy còn có nút Dừng khẩn cấp (Emergency Stop) để bảo vệ an toàn tối đa khi xảy ra sự cố.

Thông số kỹ thuật chi tiết

Ứng dụng thực tế

Với khả năng tùy chỉnh linh hoạt, máy dán nhãn TMĐG-3T1 là "trợ thủ" đắc lực cho nhiều lĩnh vực:

• Ngành Thực phẩm & Đồ uống: Dán nhãn chai nước suối, hũ mật ong, lọ sa tế, chai tương ớt, các loại hũ gia vị hình trụ tròn.

• Ngành Mỹ phẩm: Chai nước hoa hồng (toner), lọ tinh dầu, chai sữa rửa mặt, lọ kem dưỡng.

• Ngành Dược phẩm & Thú y: Lọ đựng viên nén, chai siro ho, thực phẩm chức năng.

• Ngành Hóa chất: Chai dung dịch tẩy rửa, lọ cồn, thuốc bảo vệ thực vật.

Nguyên lý hoạt động

Máy TMĐG-3T1 hoạt động dựa trên sự phối hợp giữa động cơ xoay và cơ cấu xi lanh khí nén. Người vận hành đặt vỏ chai nằm ngang lên cụm gá đỡ khuôn (rulo). Khi kích hoạt bằng bàn đạp chân (hoặc chạy tự động theo thời gian trễ đã cài trên PLC), xi lanh khí nén sẽ đẩy trục rulo phía trên hạ xuống tỳ sát vào thân chai. Lúc này, motor xoay sẽ kích hoạt làm chai tự động xoay tròn, đồng thời máy phóng dải nhãn ra. Tem nhãn sẽ được cuốn và miết chặt vào bề mặt vỏ chai. Kết thúc chu trình, cụm ép mở ra để người dùng lấy thành phẩm.

Hướng dẫn sử dụng

1. Bước 1: Chuẩn bị nguồn lực. Cắm điện nguồn 220V. Kết nối ống hơi từ máy nén khí vào van của máy dán nhãn (chỉnh áp suất đạt mức 0.4 - 0.6 Mpa).

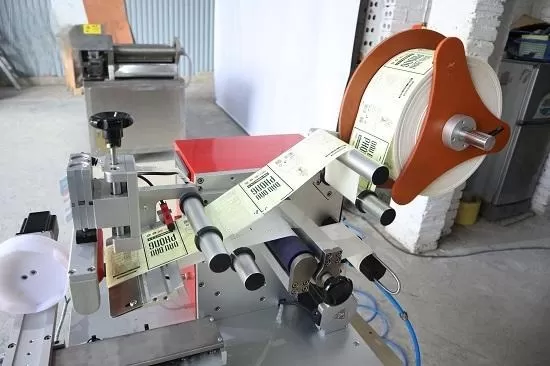

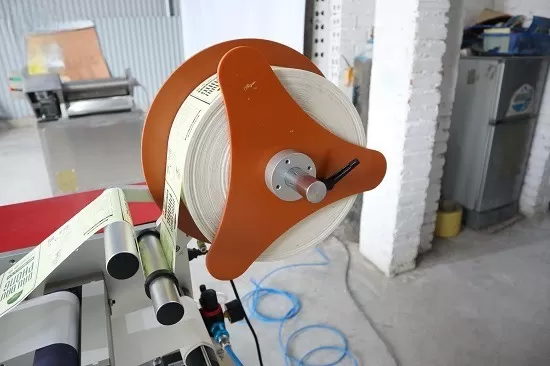

2. Bước 2: Lắp cuộn nhãn. Lắp cuộn tem vào trục cấp nhãn. Luồn dải tem qua các con lăn, hệ thống cảm biến quang (Sensor) và thanh bóc nhãn theo đúng sơ đồ hướng dẫn. Trục thu hồi sẽ cuộn lại phần giấy lót bỏ đi.

3. Bước 3: Căn chỉnh cơ khí. Nới lỏng núm vặn tại gá đỡ khuôn và thanh ray, đặt chai mẫu vào và điều chỉnh sao cho vỏ chai nằm cân bằng, vừa vặn giữa các trục rulo.

4. Bước 4: Cài đặt trên PLC. Bật công tắc nguồn. Mở màn hình cảm ứng, cài đặt tốc độ phóng nhãn và tốc độ xoay sao cho đồng bộ.

5. Bước 5: Vận hành. Đưa chai vào vị trí, đạp bàn đạp chân để máy chạy thử. Quan sát tem dán, nếu bị lệch hoặc nổi bọt, hãy tinh chỉnh lại mắt cảm biến quang và độ ép của trục xi lanh. Khi đã chuẩn xác, tiến hành dán hàng loạt.

Hướng dẫn bảo quản - bảo dưỡng

• Quản lý hệ thống khí nén: Đảm bảo nguồn khí nén đưa vào máy phải sạch. Thường xuyên kiểm tra và xả nước đọng ở cốc lọc khí nén (nếu có) để bảo vệ tuổi thọ của các cụm xi lanh.

• Vệ sinh cảm biến: Mắt cảm biến (Sensor) đọc tem rất nhạy cảm với bụi. Dùng tăm bông hoặc khăn khô mềm lau sạch bề mặt cảm biến định kỳ để tránh máy phóng tem bị trượt nhịp.

• Làm sạch trục rulo: Trục cao su tỳ chai có thể dính bụi hoặc keo thừa. Dùng cồn y tế lau sạch để đảm bảo độ bám dính khi miết nhãn.

• Bôi trơn định kỳ: Tra mỡ/nhớt nhẹ vào các thanh trượt ray, ren tay quay định kỳ để thao tác điều chỉnh cơ khí luôn mượt mà. Đặt máy ở nơi khô ráo, tránh độ ẩm cao ảnh hưởng đến mạch PLC.
